    1550nm Mini Wdm Tap Coupler Fiber Isolator Hybrid Combination

    Ask Lasest Price
    Brand Name : UNIFIBER-OEM
    Model Number : Mini wdm tap coupler isolator hybrid combination
    Certification : ROHS
    Price : Negotiable
    Payment Terms : L/C, T/T
    Supply Ability : 1000pcs/day
    Delivery Time : 3~5 business days
    • Product Details
    • Company Profile

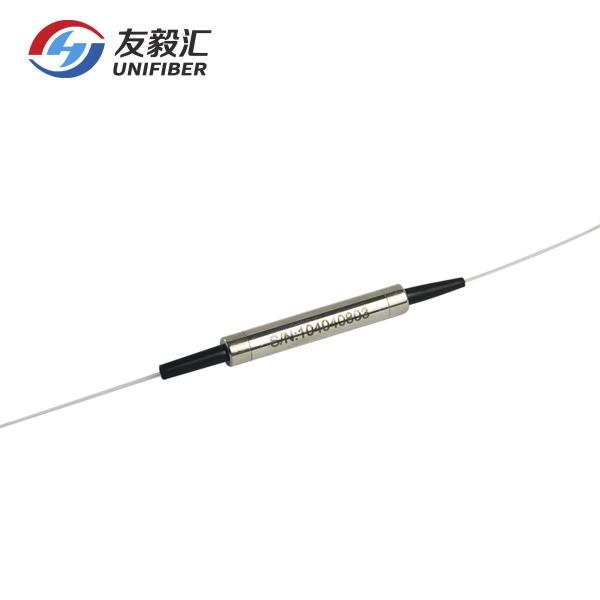

    1550nm Mini Wdm Tap Coupler Fiber Isolator Hybrid Combination

    1480/1550nm Or 980/1550nm Mini Wdm Tap Coupler Isolator Hybrid Combination


    UNIFIBER ITCW is a combination of a wavelength division multiplexer, tap coupler and an isolator in a compact package. This product has an extremely low insertion loss, and a very stable tap-coupling ratio. Fiber optic amplification is the ideal application for this product.


    Features
    Wide operating wavelength range
    Compact size
    High Isolation
    Ultra Low PDL&PMD
    Epoxy-free optical path


    Application
    Fiberoptic Amplifiers
    CATV Fiberoptic links
    WDM systems
    Fiberoptic instruments


    Specification

    ParametersSingle StageDual StageUnit
    Operating Wavelength RangeSignal Channel

    C band:1528~1564 or

    L band:1570~1605

    nm
    Pump Channel965~995nm
    Insertion LossSignal Port<1.4<1.5dB
    Pump Port<0.6
    Tap Port1% Tap Ratio19.2~21.0dB
    2% Tap Ratio16.2~18.0
    5% Tap Ratio12.2~14.0
    10 Tap Ratio9.6~10.8
    Wavelength Dependent LossSignal to Common<0.5dB
    Wavelength IsolationSignal to Common@Pump Wavelength Range>30dB
    Pump to Common@Signal Wavelength Range>12dB

    Reverse Direction Isolation

    (over signal wavelength range,0~70,all sop)

    Common to Signal>21>36dB
    Polarization Dependent Loss<0.1<0.2dB
    Polarization Mode Dispersion(standard)<0.25<0.05ps
    Directivity50dB
    Return Loss45dB
    Optical Power500mW
    Operating Temperature-0~+70
    Storage Temperature-40~+85
    Fiber TypeSignal & Tap PortsCorning SMF-28-
    Common &Pump PortsCorning HI1060
    Package sizeΦ5.5x40mm
